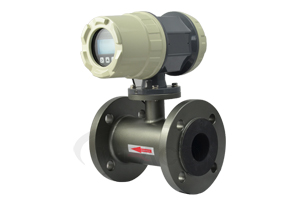

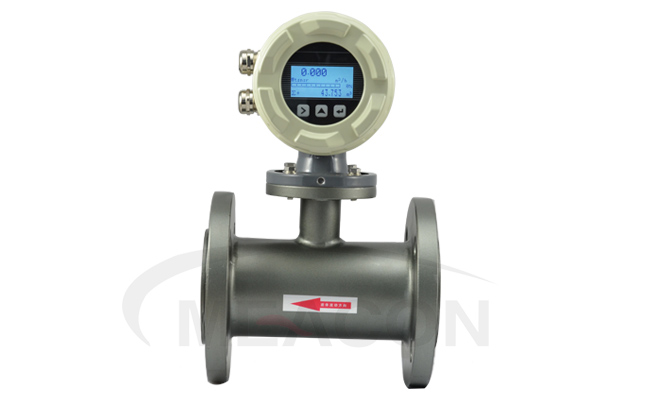

LDG电磁流量计 防腐、水、液体等导电介质

    LDG系列电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。

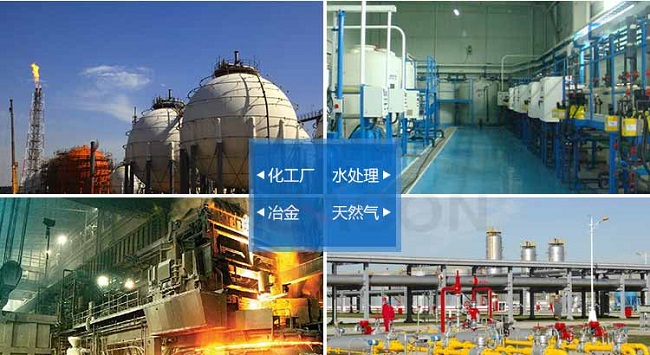

  电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶

金、给水排水、水利灌溉、水处理、环保污水控制、造纸、医药、食品等工农业的生产工艺过

程流量测量和控制。

  LDG系列电磁流量累计具有：

1、不受流体密度、黏度、温度、压力和电导率变化的影响，线性测量原理能实现高精度测量；

2、测量管内无阻流件，压损小，直管段要求低；

3、公称通径DN6～DN2000覆盖范围宽，衬里和电极有多种选择，能满足多种导电流体的要求；

4、转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；

5、转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，

  精度高，流量测量范围度可达1500：1；

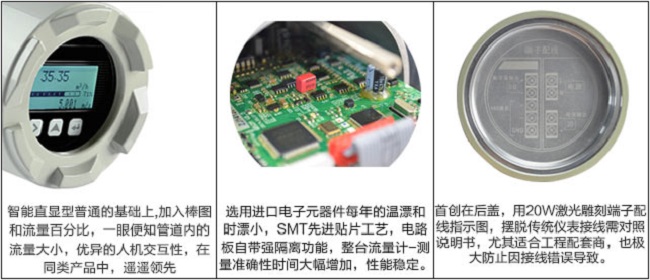

6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；

7、具有RS485或RS232数字通讯信号输出；

8、具有电导率测量功能，可以判别传感器是否空管；具有自检与自诊断功能；

9、采用SMD器件和表面安装（SMT）技术，电路可靠性高。

【产品品牌】

【产品名称】电磁流量计

【精度等级】0.5%

【公称压力】0.6MPA（DN1400-2000） 1.0MPA（DN700-1200）

        1.6MPA（DN200-600） 4.0MPA（DN10-150）

        其他规格和标准可按用户要求

【电极形式】标准型、刮刀型、可拆卸型、带接地电极

【电极类型】316不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂铱合金、碳化钨

【衬里类型】聚四氟乙烯衬里、氯丁橡胶衬里、聚氨酯橡胶衬里

【环境温度】传感器-25℃~+60℃ 转换器-10℃~+60℃

【环境湿度】5%~95%

【工作温度】一体型 70℃

      分离型 聚四氟乙烯衬里 120℃

          氯丁橡胶衬里 80℃

          聚氨酯橡胶衬里 70℃

【流体要求】导电介质（导电率≥5μS/cm）

1、瞬时流量和累计流量

  顾名思义，瞬时流量为瞬间的流量速度，一般单位为m³/H,或者L/MIN等，累计流量就是流

量累计起来的流量，一般单位为m³，L，T等。在一般流量计的显示屏上，一般有两排数据，上

面是瞬时流量，下面为累计流量，瞬时流量会经常变化，累计流量再不清零的情况下，一般只

会增加，不会减少。

2、涡轮流量计不能测粘度高的介质，如何判断高低？

  涡轮流量计的测量原理为介质通过叶轮推动叶轮转动，通过转动速度判断流速，如果介质

粘度过高，会影响叶轮转动，从而影响测量，一般来说工作状态下，运动粘度不得大于5*10-6，

如果不知道介质密度，可以参考柴油，如果粘度高于柴油，则不适合用涡轮流量计，可以考虑

用楔形等差压流量计

3、什么是温压补偿？

  流量有体积流量和质量流量，相同质量的气体，当温度和压力变化时，体积会随之变化，

而常用的流量仪表，涡轮，涡街，孔板等，都是测体积的流量计，所以当需要介质质量流量

时，就需要加上温度和压力参数，通过计算得出质量或者标况流量。液体随着温度，压力的

变化，体积不会发生太多变化，所以不需要温压补偿。

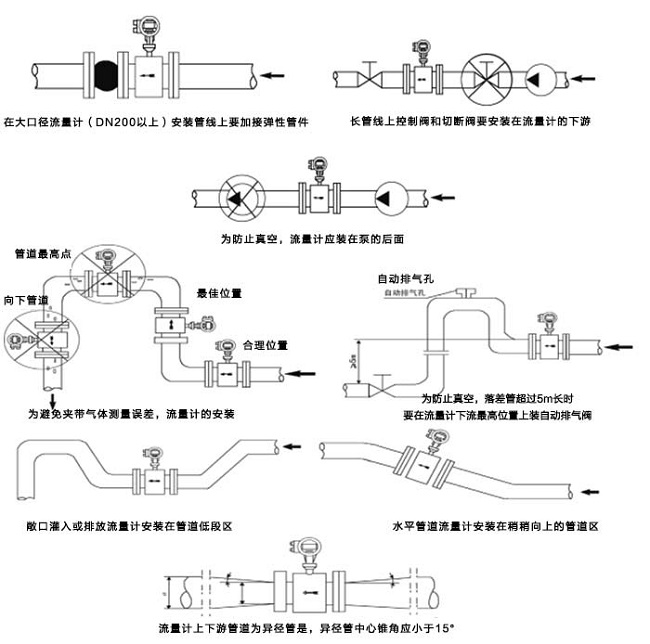

4、流量计的直管段要求？

  速度式流量计，需要一个稳定的流体状态，流体在通过弯管，扩经、缩径，泵阀之后，

流体会发生紊乱，因而影响测量，所以这类流量计安装需要一定的直管段，来让流体稳定下

来。一般来说至少需要保证前十后五，也就是流量计前端需要不少于十倍于管段直径的直管，

流量计后端需要不少于五倍于管段直径的直管。如果前端是泵阀 ，影响会更大，所以直管

的要求会更长。

5、流量计要求满管

  速度式流量计，是通过测量流速，根据管道口径算出截面积，然后算出瞬时流量，如果

介质不满管，就会出现算出来的流量偏大，甚至无法测出流量，保证介质满管，液体，流量

方向尽量从下往上，严禁从下往上，水平安装的时候，出口液位要高于流量计安装位置。现

场如果不满足可以通过“U”型设计以保证流量计满管。

1、不知产品价位如何？产品质量能否保障？咨询销售工程师！

2、不知产品能否满足现场需求？如何选型？咨询技术工程师！

3、技术参数不满足？找不到您需要的产品？咨询技术工程师！

本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任

何缺陷。从仪表购买之日起开始计算，在1年质保期内，若收到用户关于此类缺陷的通知，本公

司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有压力仪表产品一律保证

7天包退1年保修，终身维修。

24小时售后服务电话：400-0789-571

售后服务承诺：

1、客户的技术疑问，我们承诺在4个小时内处理完毕。

2、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。

3、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。

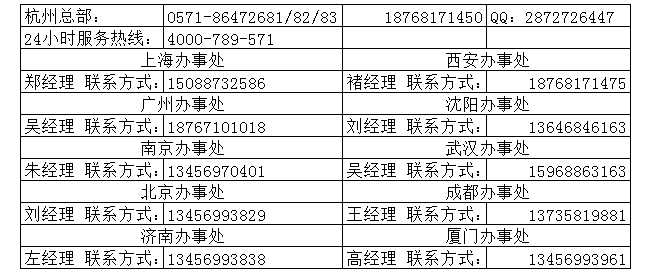

为了服务好每一位新老客户，深入贯彻“以客户为中心”理念，杭州美控已在全国设立了21处办事处。我们将更好的服务带到您的身边，将中国过程自动化解决方案应用到每一位需要我们的用户家中。欢迎您随时联系我们：
