MEA5300人工智能增强型PID控制器温度/压力/液位调节

MEA5300系列人工智能增强型PID调节器采用先进的专家PID智能调节算法，控制精度高，无超调，具有增强型自整定功能。仪表输出采用模块化硬件结构设计，可通过更换不同的功能模块实现多种控制方式。PID控制输出可选：电流、电压、SSR固态继电器、单/三相SCR过零触发等多种方式。另有两路报警输出功能，可选配变送输出，或标准MODBUS通讯接口。仪表可取代伺服放大器直接驱动阀门（阀位控制功能）、外部给定功能、手/自动无扰动切换功能。
本系列仪表采用微分先行的控制算法,带有外给定和阀位控制功能，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。

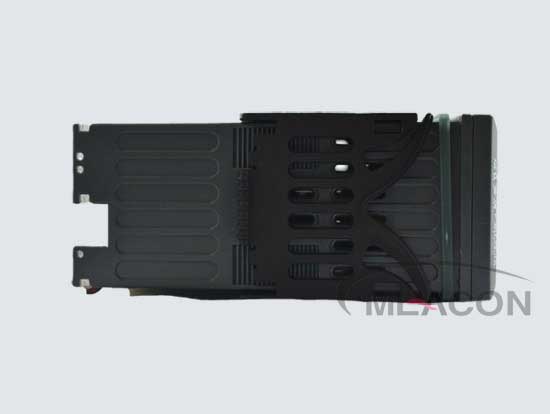

产品展示

产品特色

产品展示

产品选型

MEA5300 □ / □ / □ / □ / □ / □ / □ / □ /□

阀位控制（1）（2）（3）（4）（5）（6）（7）（8）（9）

（1）规格尺寸		（2）第一路（测量）输入分度号（3）第二路（给定或阀位反馈）输入分度号				（4）控制输出
代码	宽高深	代码			分度号（测量范围）	代码	输出类型（负载阻抗RL）
A B C D E F H K L M	16080110mm（横式） 80160110 mm（竖式） 9696110mm（方式） 9648110mm（横式） 4896110mm（竖式） 7272110mm（方式） 4848110mm（方式） 16080110mm（横式/光柱） 80160110mm（竖式/光柱） 9696110mm（方式/光柱）	请参照分度号表				C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11	4-20mA（RL≤600Ω） 1-5V（RL≥250KΩ） 0-10mA（RL≤1.2KΩ） 0-5V（RL≥250KΩ） 0-20mA（RL≤600Ω） 0-10V（RL≥4KΩ）继电器接点输出单相可控硅过零触发脉冲输出固态继电器输出双向可控硅控制输出三相可控硅过零触发脉冲输出
（5）变送输出		（6）报警输出				（7）通讯输出
代码	输出类型（负载阻抗RL）	代码		报警通道		代码	通讯接口（通讯协议）
A A1 A2 A3 A4 A5 A6	无输出 4-20mA（RL≤600Ω） 1-5V（RL≥250KΩ） 0-10mA（RL≤1.2KΩ） 0-5V（RL≥250KΩ） 0-20mA（RL≤600Ω） 0-10V（RL≥4KΩ）	X R1 R2 R3 R4		无输出 1路继电器 2路继电器 3路继电器 4路继电器		X T1 T2 T3 W4 W5 W6	无通讯接口 RS-485通讯接口（Modbus） RS-232通讯接口（Modbus） RS-232打印接口外部事输入1(强制手动) 外部事件输入2 外部事件输入3
（8）馈电输出		（9）供电电源				（10）备注
代码	馈电输出（输出电压）	代码	供电电压范围
P0 P1 P2	无输出 1路馈电输出 2路馈电输出如:“1P(24)”表示一路24V馈电输出	A D	AC100-240V，(50-60HZ) DC20-29V

注：规格尺寸为F、H型的仪表不带RS232C打印接口
