涡街流量计应用于锅炉蒸汽测量

涡街流量计应用锅炉蒸汽测量

1、场景

美控涡街流量计批量应用于绍兴某金属表面处理加工厂，通过对管道内各分管的蒸汽计量，实现厂区内各个车间的生产效能控制。

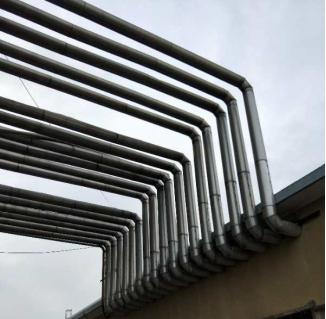

上图为工厂内从蒸汽锅炉房送往各个车间的蒸汽管道图片。每根管道将蒸汽从总管道引出，并送往每一个车间，用以实现车间内加热加湿以及在部分工序上作为动力，推动设备运行。

△图为安装于蒸汽管道上的分体式涡街流量计

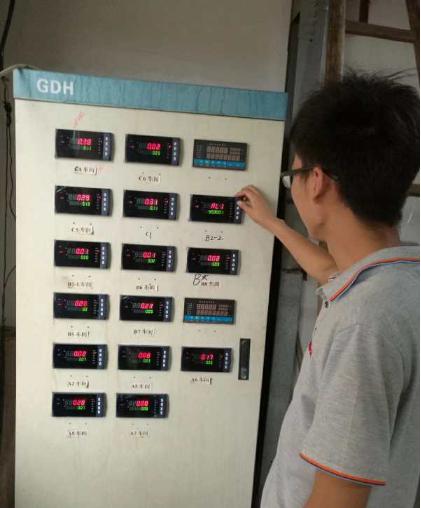

整个方案主要通过分体式的涡街流量计测量管道蒸汽，采集蒸汽参数。采集到的脉冲参数会传输到流量积算仪中，并根据管道上测量的温度压力参数，通过温压补偿得到实时的蒸汽参数。

这样的搭配组合下，我们的蒸汽就可以被精确测量到了，一般我们获取蒸汽用量有2种方式：

1、查看仪表的累积流量：一般是后一次的累积量减去前一次的累积量即可，只需要定期抄表，方便快捷；

2、通过485或者4-20mA传输到远端PLC或者电脑，获取瞬时流量和累积流量：利用程序进行蒸汽用量监测，更节省了劳动力，防止人为操作过程产生的误差，数据更加可靠，监测更加便捷。
     无论是采用第一种或者第二种方案，都是有效获取蒸汽用量的方式，让工厂、企业更加有知情权和控制力，对将来企业的发展定能起到实质性的帮助。

2、空压机行业用到的仪表

  涡街流量计

参数：温度120-320℃左右，压力大小视情况而定，压力分低压蒸汽、中压蒸汽和高压蒸汽，流量和管径视情况而定，常规DN25-200的管道。

选型:带温压补偿的涡街流量计，法兰夹持连接，RS485或者4-20mA信号输出，24V供电。

作用：进行蒸汽用量监测，有效获取蒸汽消用量。

  压力变送器

参数：压力大小视情况而定，常规压力0.6-1.6MPa。

选型: 选用MIK-P300或者MIK-P300G，1.6MPa量程，4-20mA。

作用：压力大小监测，进行压力补偿。

  温度传感器

参数：温度120-320℃。

选型：温度传感器PT100，铠装式。

作用：进行空气温度监测，进行温度补偿。
