液位传感器的分类及工作原理分析

在中国，美控已服务中小企业8w多家 | [在线咨询]2021-03-02 14:40:22

分享到：

【文章导读】液位传感器的分类及工作原理分析

　　概述

　　液位传感器是一种常见的传感器，主要应用于石油化工，制药，电力等系统，能够对各介质的液位进行测量。液位传感器结构精巧，安装灵活，为用户提供了方便的液位检测方案。

　　一、液位传感器的分类

　　1、第一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，侍服液位变送器等

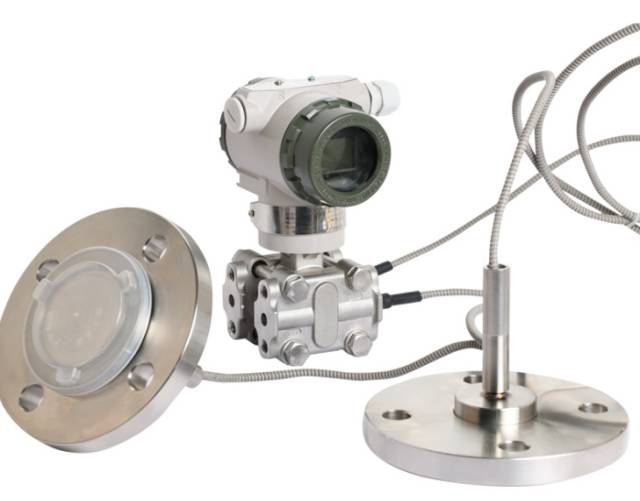

　　双法兰差压液位变送器


　　投入式液位变送器

　　2、第二类为非接触式，分为超声波液位变送器，雷达液位变送器等


　　二、液位传感器工作原理：

　　常用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ ·g·H + Po

　　式中：

　　　P ：变送器迎液面所受压力

　　　ρ：被测液体密度

　　　g ：当地重力加速度

　　　Po ：液面上的大气压

　　 H ：变送器投入液体的深度

　　同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po，使传感器测得压力为：?ρ ·g·H ，显然，在已知ρ和g的情况下，通过测取压力 P ，就可以得到液位深度。
